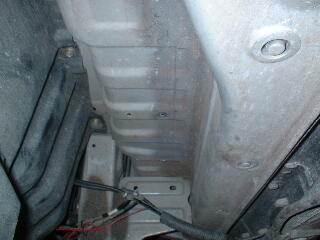

取付部分を車体下前方から見たところですね。 写真向かって右側が、外側です。 |
 |

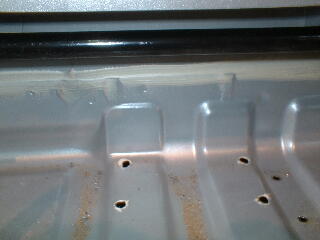

これは、スライドドアのステップ部分の奧です。通常は、ジャッキや工具が入るところですね。 ここに、本体取付のための穴を開けます。 |
 |

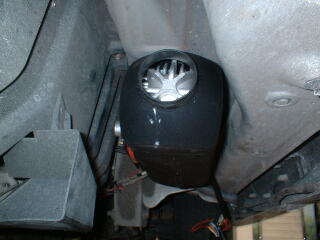

１枚目の写真の位置に、本体を取り付けた所です。 まさに、「ぴったり」入ってますね。 |
 |

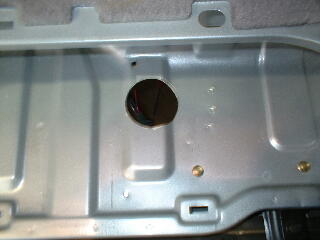

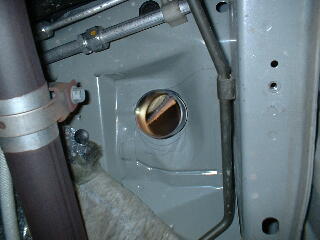

温風の吹きだし口用の穴を開けた所です。 （床下から見る） |
 |

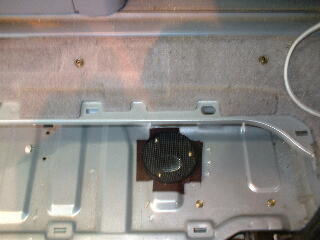

これは、空気取り入れ口の穴をを開けたところですね。 |
 |
先ほど開けた穴に、ダクトを取り付けます。 |
 |

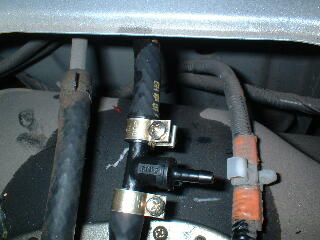

燃料タンクから出ているホースに、分岐を取り付けます。 |
 |

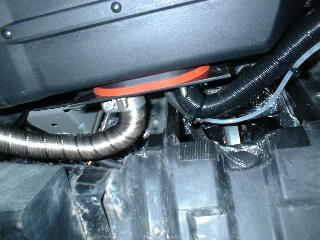

本体に燃焼用の空気取り入れパイプと、燃焼ガス排気管を取り付けます。 |
 |
取り付け部のクローズアップです。 |
 |

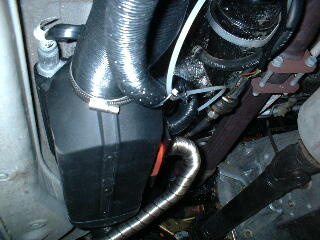

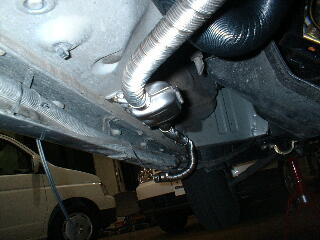

燃焼用排気ガスの取り回しです。 中央に写っている箱形の物は、消音器（マフラー）です。 |
 |

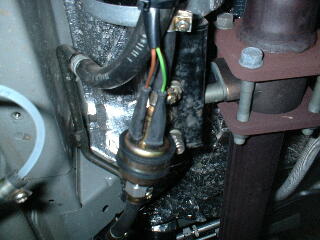

ヒーター用の燃料ポンプです。 |
 |

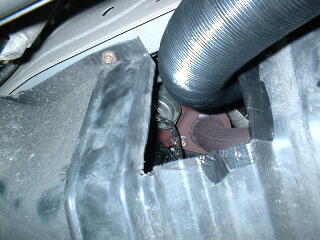

温風用のダクトです。アンダーカバーの一部を切り欠いて配管しています。 |
|
