バックモニター
荷物を沢山積んだときなど、後が見難いですよね。
そこで、バックモニタを取り付けました。

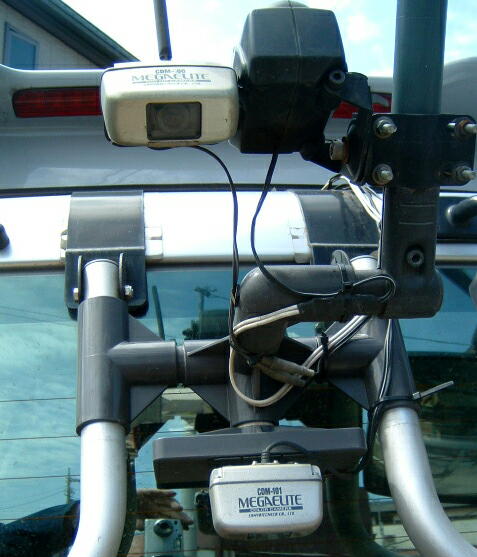

よく見ると、カメラが２台？？
これは、バック時に下を見るカメラと、後方監視カメラを分けて設置した物なんです。
後方監視カメラは、無線機等のアンテナを電動で動かす基台を利用して可動式としました。
これなら、後退している時の後ろ側だけで無く、走行時に後方カメラとしても使用できます。

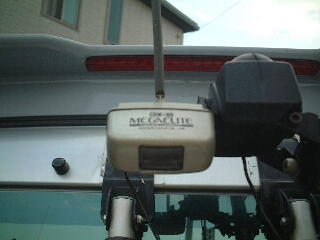

これが、カメラ本体です。無線で、ＴＶの１又は2チャンネルに映像を飛ばします。

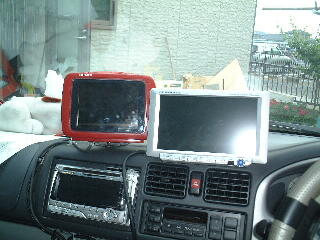

左側が、バックカメラ用モニタです。
常時映す事を考えて、右側のナビ用モニタとは別にしてあります。

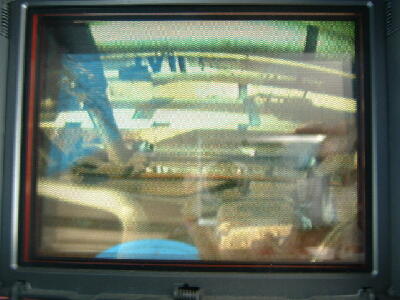

カメラを一番下に向けた時の映像です。バンパーの後端が判ります。

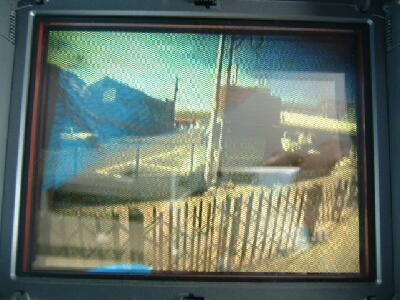

カメラを一番上に向けたときの映像です。カメラは、約９０度動きますので、
ほぼ、真後ろが映せます。

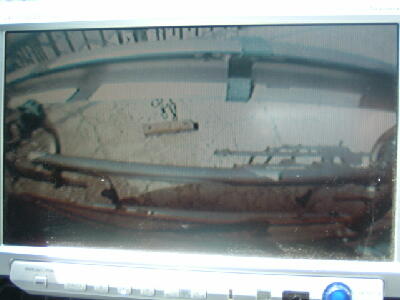

固定カメラの映像です。固定カメラは、ナビに接続されており、
ギアをバックに入れたときだけ画像が写ります。

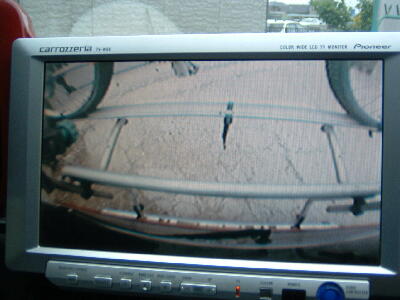

リアのキャリアにサイクルを載せてもこの通り、きちんと写ります。
|
