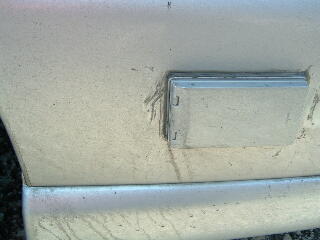

取り付け場所は、ＡＣ出力コンセントの隣にしました。この写真では見にくいですが、穴開け時に車体を傷つけないようにと、後の配線をやりやすくするために、リアバンパーは車体から取り外してあります。 |
 |

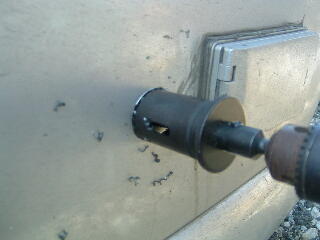

ここに、ホルソーと呼ばれる工具を使って、コネクタ取付の為の穴を開けます。ちなみに取り付けるコネクタはφ３０ですので、φ３１のホルソーで穴を開けます。（使う回数の割には、ホルソーって高めなんです） （；＿：） |
 |

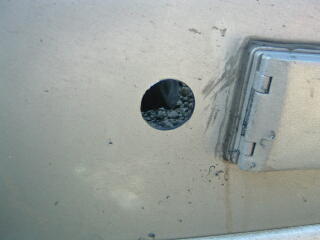

きれいに穴が開きました。 （*^_^*） |
 |

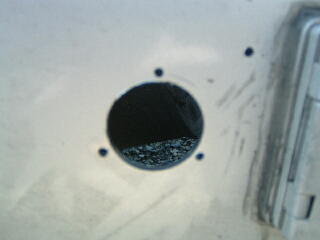

コネクタに合わせて、取付の為の穴を開けます。右上に、もう一つ開いているのは、防水キャップ用の取り付け穴です。 |
 |

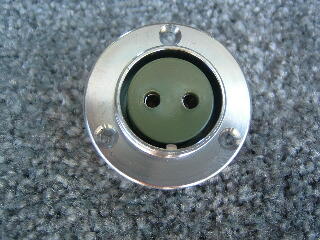

これが出力用のコネクタです。
七星電機のＮＣＳ−３０２−ＲＦという型式のコネクタを使用しています。 |
 |

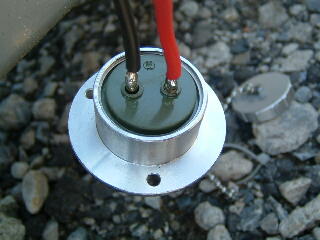

配線用のケーブルをコネクタにハンダ付けします。配線は、２ｓｑタイプの物を使用しています。（１２Ｖで２５Ａぐらい流せます） |
 |

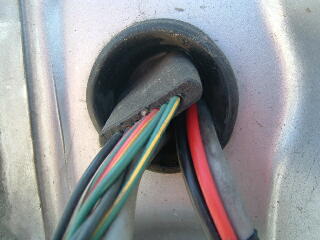

配線は、左側のリアコンビネーションランプをはずして、その引き込み部から引き込みます、一緒に写っているグレーの線は、ＡＣ１００Ｖの引き込みと出力の為の線です。 |
 |

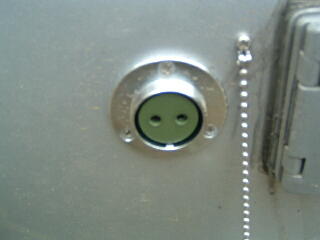

コネクタを固定したところです。右側に防水キャップの鎖が見えますね。 |
 |

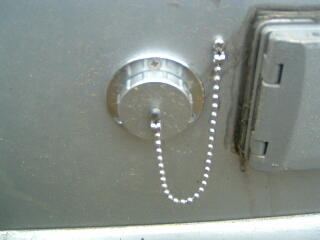

防水キャップを閉めた所です。 |
