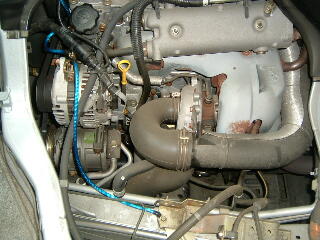

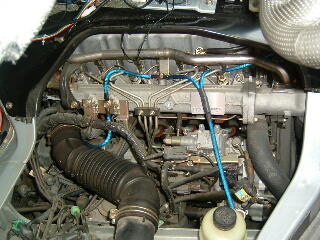

助手席側のアーシングの様子です。助手席側は、エンジンブロック、オルタネータ（発電機）とシャシー部分にアーシングしてあります。 |
 |

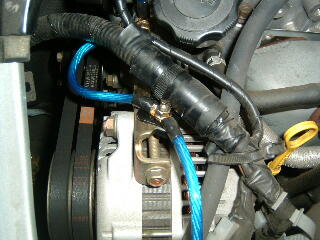

オルタネータ部分のクローズアップです。 |
 |

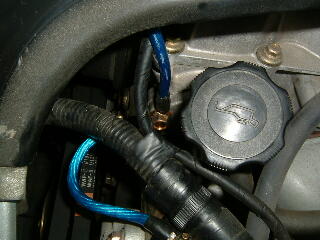

エンジンブロックへのアースです。オイル注入口の付近で固定しています。 |
 |

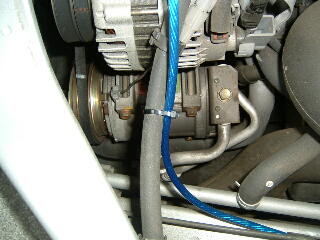

運転席側のアーシングの様子です。写真下部の方にのびているケーブルが、バッテリーへ行っているメインのケーブル（22sq）です。また、右上の方にのびているケーブルは、助手席側へのケーブルです。フレンディの場合、バッテリーから一回り太い線で持ってきて、エンジンルーム内で分岐するという方法で、アーシングを行っています。 |
 |

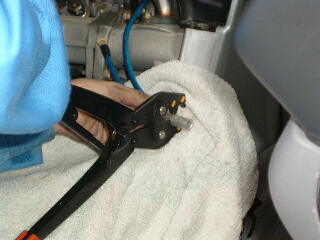

分岐作成の様子です。 |
 |

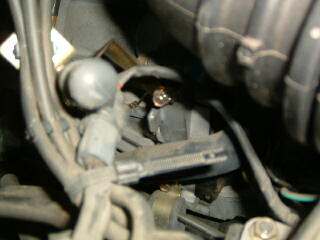

ミッションケースへのアーシングです。 |
  |

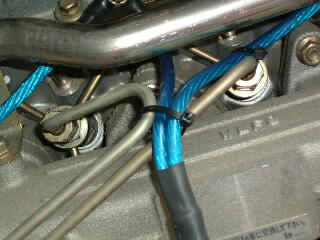

配線がぶらぶらしないように、要所要所をタイラップで固定します。 |
 |

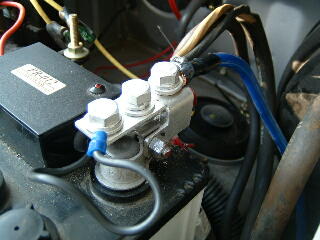

バッテリーへの配線です。アーシングターミナルを使っているので、きれいに配線されていますね。 |
 |
バッテリーから、エンジンルームまでは、リアエアコンの配管に沿わせて持っていきました。近くには、ステアリングロッド（写真左の縦に通っている黒い棒）がありますので、これに干渉しないように気を付けて配線します。 |
|
