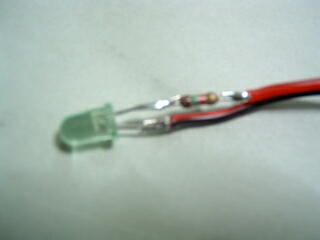

まずは、下準備です。 ＬＥＤに電流制限用の抵抗を取り付けます。 最近は、ＣＲＤと呼ばれる、定電流ダイオードを使用される方も多いですが、結構単価が高いので、私は抵抗を使用しています。ＬＥＤに10mA流すとして、電源電圧が充電器の分も考えると15Vぐらいまで上がりますので、オームの法則で、１５(V)÷0.01(A)=1500(オーム) ですので、1.5ｋオームの抵抗を入れれば良い計算になります。抵抗には、定格があります。今回の場合は、0.01×15=0.15Wとなりますので、1/4Wの物を選定してあります。 |
 |

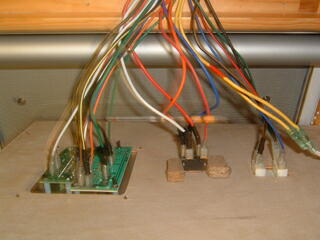

エントランス上のパネル部を開けるとこんな感じです。 |
 |

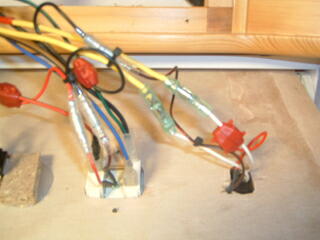

分岐の様子です。 グランドは、ボイラーのリセット表示の片方から取り出しました。 プラス側は、スイッチを入れたときに電圧が掛かる線をテスターで見つけて、そこから分岐します。 今回は、ついでに、ＴＶ用のスイッチにも付けました。 |
 |

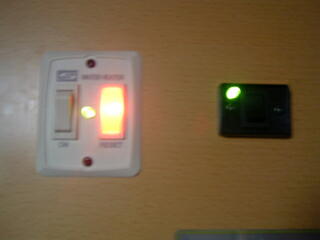

電源が入っているときの様子です。 ＬＥＤは緑色を使っています。 取り付けは、パネル面にＬＥＤのサイズの穴を開け、瞬間接着剤で固定しました。 これで、電源切り忘れの心配がありません。 |
|
